2016/09/01

Tutorial Alat Pengukur Intensitas Cahaya Sederhana (Luxmeter)

Cahaya merupakan energi yang tidak terbatas dan sangat sering kita jumpai, khususnya cahaya matahari. Namun, pernahkan kalian berfikir, bagaimana cara mengukur intensitas cahaya tersebut ??.

Sebelum lebih jauh, sobta BintangTop.com harus memahami dahulu apa arti / definisinya.
Intensitas cahaya adalah jumlah cahaya per satuan luas per satuan waktu. Jadi bisa diibaratkan terang atau gelapnya cahaya pada suatu ruang tertentu.

Pada kesempatan ini saya akan sharing membuat alat sederhana yang bisa mengukur intensitas cahaya tersebut. Yuk kita simak tutorialnya, dijamin tidak sesulit mengerjakan soal ujian fisika lho! :-D

Cara Membuat Sendiri Alat Pengukur Intensitas cahaya

Alat dan bahan:
1. Papan breadboard @1 buah
2. Arduino nano @1 buah
3. Sensor cahaya LDR (Light Dependant Resistor) @1 buah
4. Resistor ukuran 330k @1 buah
5. Kabel mini USB untuk Arduino nano
6. Kabel jumper

Note: - papan breadboard, arduino, USB, resistor, LDR bisa diperoleh di toko elektronika seperti di glodok atau toko online part elektronika seperti klinikrobot atau famosastudio.

Software:
Arduino IDE, bisa di download di Arduino.cc dan install pada laptop kalian.

Step by step – DIY Simple Luxmeter

1. Siapkan breadboard, arduino, LDR dan resistor. Berikut konfigurasi pemasangannya:
mother board aduino - luxmeter
2. Apabila telah selesai dirangkai kira-kira ilustrasinya seperti ini:

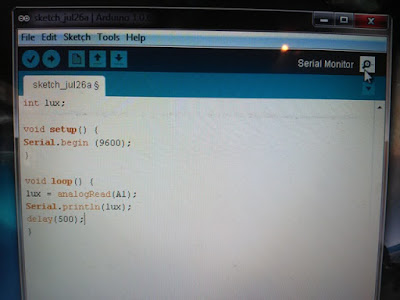

3. Buka software arduino IDE dan tulis program di bawah ini:
int lux;

void setup() {
Serial.begin (9600);
}

void loop() {
lux = analogRead(A1);
Serial.print("lux = ");
Serial.println(lux);
delay(500);
}

4. Jika telah selesai, upload program tersebut pada board arduino nano. Pastikan board telah terhubung dengan PC anda oleh kabel USB.

5. Klik serial monitor agar bisa melihat hasil dari pembacaan sensor cahaya LDR.


6. Apabila serial monitor telah terbuka, maka berikut ini adalah hasil dari pembacaan intensitas cahaya dari sensor cahaya LDR.


7. Hasil yang terbaca pada gambar sebelumnya merupakan hasil pembacaan sensor pada kondisi ruangan normal. Kalian bisa menambahkan cahaya dari LED atau flash handphone kalian. Ilustrasinya seperti ini:

Tutorial Alat Pengukur Intensitas Cahaya Sederhana (Luxmeter)
Pics : Yuzwan P

8. Apabila mendapatkan masukan cahaya yang lebih terang, maka nilai pembacaan sensor akan semakin besar. Berikut ini adalah hasil pengukuran intensitas cahaya dari pembacaan sensor LDR pada ilustrasi langkah ke-7.


9. Berdasarkan gambar tersebut, terlihat bahwa nilai intensitas cahayanya menjadi lebih besar. Maka, percobaan kalian telah berhasil!

Begitulah cara mengukur intensitas cahaya dengan menggunakan sensor cahaya LDR dan arduino. Bagaimana menurut para sobat BintangTop.com ? Mudah bukan.

Sebenarnya pada tutorial ini, para sobat BintangTop.com telah memanfaatkan prinsip dasar dari ilmu fisika, yaitu luminansi atau teknik penerangan.
Mungkin sebagian kalian ada yang mendapatkannya sewaktu kuliah atau sekolah. Nah ilmu tersebut jangan hanya dipelajari, namun juga dipraktekan pada kehidupan nyata. Selamat Mencoba!
