Tutorial Menggunakan Multimeter / AVOmeter untuk Pemula

AVOmeter merupakan kepanjangan dari Ampere, Volt, dan Ohm meter, adalah sebuah alat ukur untuk pengukuran arus listrik, tegangan, dan hambatan listrik.

Namun, penamaan AVOmeter kini sudah mulai terlupakan. Sekarang alat ukur tersebut dinamakan dengan multimeter, karena tidak hanya bisa untuk mengukur arus, tegangan, dan hambatan saja, dapat juga untuk pengecekan jalur, dioda, dan transistor.

Pada tutorial kali ini, BintangTop.com  hanya fokus sharing tentang menggunakan AVOmeter dalam pengukuran arus listrik, tegangan, dan hambatan listrik. Hal ini penting, karena meskipun menggunakan alat yang sama, metode pengukurannya berbeda.

Tutorial Menggunakan Multimeter / AVOmeter untuk Pemula
(contoh cara pengecekan hambatan/ ohm pada sebuah komponen elektronik Resistor)

Cara Menggunakan Multimeter untuk Pengukuran Arus Ampere, Tegangan Volt, dan Hambatan Ohm

A. PENGUKURAN ARUS LISTRIK
Seperti kita ketahui, bahwa terdapat dua jenis arus listrik yaitu arus DC (Direct Current) dan arus AC (Alternating Current), berikut perbedaan pengukurannya.

• Pengukuran Arus DC
Pertama, pasangkan kabel probe warna merah ke port “A” dan kabel probe hitam ke port “COM”. Cara mengukur arus dengan menggunakan avo meter adalah dengan cara memasang avometer dan beban secara seri.



Jangan lupa, ketika ingin melakukan pengukuran arus, putar switch untuk di set ke mode “=A”. Lambang ini menyatakan bahwa kita akan mengukur arus DC. Agar lebih jelas, perhatikan gambar di bawah ini:


(contoh cara pengecekan arus / ampere)

• Pengukuran Arus AC
Sama seperti pengukuran arus DC, pengukuran arus AC juga dipasang secara seri.

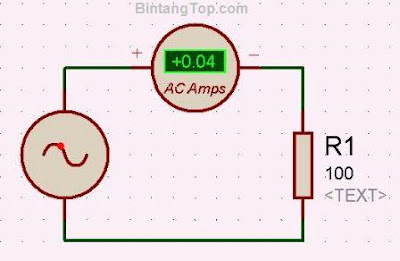

Perbedaannya adalah switch diputar ke mode “~A”. Lambang ini menunjukkan pengukuran arus AC. Agar lebih jelas, bisa melihat gambar di bawah ini:



B. PENGUKURAN TEGANGAN LISTRIK
Seperti halnya arus, tegangan juga dibagi menjadi dua jenis, yaitu tegangan DC dan tegangan AC, berikut penjelasannya

• Pengukuran tegangan DC

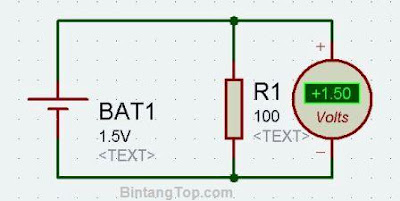

Pertama, pasangkan kabel probe merah ke port “VW” dan kabel probe hitam ke port “COM”. Cara mengukur tegangan adalah dengan cara memasang AVOmeter secara paralel dengan beban. Berikut contoh pengukurannya:



Untuk memulai pengukuran, putar switch ke arah “=V”, yang menandakan akan melakukan pengukuran tegangan DC. Seperti pada contoh di bawah ini:


(contoh cara pengecekan tegangan / voltase baterai ataupun aki / accumulator - arus DC)

• Pengukuran tegangan AC

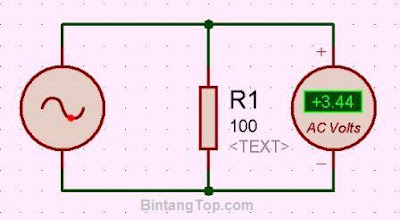

Cara melakukan pengukuran tegangan AC, sama seperti langkah sebelumnya, yaitu AVOmeter dipasang secara paralel. Berikut contoh pengukurannya:

Pics : Yuzwan P

PENTING !

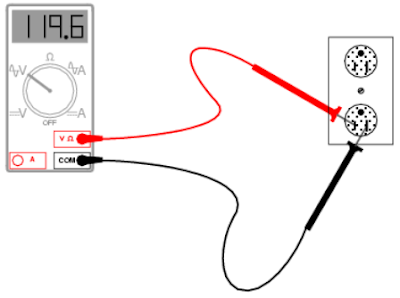

Jangan lupa untuk mengubah switch ke arah “~V”, yang menunjukkan pengukuran tegangan AC. Agar lebih jelas, lihat gambar di bawah ini:

(contoh cara pengecekan tegangan / voltase listrik stop kontak di rumah / arus AC)

C. PENGUKURAN HAMBATAN LISTRIK
Pada pengukuran ini, lebih mudah dibandingkan mengukur tegangan dan arus. Pertama, pasangkan kabel probe merah ke port “VW” dan kabel probe hitam ke port “COM”.

Selanjutnya putar switch ke arah “W”, untuk skalanya kalian bisa putar ke arah 20kW. Tempelkan kabel probe pada kedua kaki hambatan (resistor), tidak masalah apabila terbalik karena hambatan tidak memiliki kutub positif dan negatif.

Apabila setelah diukur hasilnya tidak tampil di AVOmeter, maka kalian bisa mengubah skalanya. Supaya lebih jelas, silakan lihat pada gambar paling atas.

Demikianlah tutorial menggunakan Multimeter / AVOmeter pada artikel ini,
Apabila para sobat BintangTop.com masih terdapat kesulitan dalam pengukuran, kalian bisa minta pengawasan / bantuan profesional atau ahlinya ya. Khususnya dalam pengukuran tegangan/voltase, agar lebih safety dan tidak terjadi hal yang tidak diinginkan semisal kerusakan alat atau kejutan listrik.
