Cara Pakai multimeter – Mengecek jalur PCB yang Terputus

Tiap komponen elektronika pastinya dipasang pada PCB (printed circuit board), yaitu sebuah lembaran yang terdiri dari jalur berupa tembaga, agar kaki kaki tiap komponen elektronika bisa tersambung.

Namun, kenyataannya jalur pada papan PCB sering mengalami kerusakan, yaitu jalur yang terputus. Sehingga komponen tidak terhubung dan mengakibatkan alat elektronik menjadi tidak menyala. Oleh karena itu, kita harus mengecek jalur manakah yang terputus, dengan menggunakan multimeter. Bagaimana caranya? Yuk simak tutorial di bawah ini:

Cara Memeriksa Papan PCB – Mencari Jalur mana Yang Terputus atau Rusak

Alat-alat:
1. Multimeter (dengan buzzer)
2. Kabel probe merah
3. Kabel probe hitam
4. Kaca pembesar (opsional)

Note: multimeter yang memiliki buzzer adalah multimeter yang bisa berbunyi apabila di hubung singkat.

Cara Memakai Multimeter untuk pengecekan jalur PCB – Tersambung atau Terputus

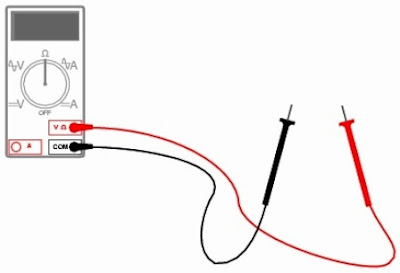

1. Siapkan multimeter dan pasangkan kabel probe merah ke port “VW” dan kabel probe hitam ke port “COM”. Agar lebih jelas, bisa melihat ilustrasi di bawah ini:

Cara Memakai Multimeter untuk pengecekan jalur PCB – Tersambung atau Terputus

Perhatian: jangan hubungkan kabel merah ke port “A”, karena pengecekan tidak akan berfungsi.

2. Putar switch ke mode buzzer (X), apabila multimeter anda tidak memiliki mode buzzer bisa diputar ke mode Ohm dengan skala tertentu. Perhatikan lingkaran dan arah panah untuk melihat mode buzzer:

cara pakai multimeter

3. Siapkan papan PCB yang akan di test jalurnya. Berikut ini adalah contoh ilustrasi papan pcb yang akan di test:

papan PCB untuk menyolder komponen elektronik

4. Nyalakan multimeter, pilih salah satu jalur yang akan diuji sambungannya.
5. Pasangkan ujung kabel probe hitam ke salah satu jalur dan kabel probe merah di ujung jalur tersebut. Berikut ilustrasinya:

Cara Pakai multimeter – Mengecek jalur PCB yang Terputus

6. Apabila multimeter mengeluarkan bunyi “Beep” maka jalur masih dalam keadaan tersambung, tidak ada kerusakan. Namun apabila tidak ada bunyi meskipun sudah dipasang, berarti jalur tersebut sudah tidak tersambung, maka jalur tersebut kemungkinan terputus.
Nah, begitulah cara mengecek jalur pcb yang masih tersambung atau terputus.
Jadi Jika kalian menemukan kerusakan pada jalur pcb, kemungkinan penyebabnya adalah papan pcb yang sudah terlalu lama, atau terjadinya oksidasi pada saat penyolderan.

Jika para sobat BintangTop.com ada kesulitan, jangan malu untuk bertanya ke orang yang lebih mengerti.
PENTING ! Berhati-hati dalam mengecek jalur pcb, pastikan tidak ada short circuit atau tegangan yang tersambung, karena bisa menyebabkan konslet dan terbakar. Semoga Bermanfaat!
