Ubah HP Android mu jadi Continuity Tester –Rangkaian Elektronik

Buat kalian yang hobi dengan elektronika, pasti sudah biasa untuk mengecek kabel dan hubungan jalur tiap komponen. Kegiatan ini disebut juga dengan continuity tester, yang biasanya kalian menggunakan multimeter.

Namun, tidak setiap saat akan membawa AVO meter kemanapun. Pada tutotial ini, alternatif untuk memeriksa rangkaian adalah menggunakan android phone. Dengan dilengkapi software apk android, akan menyulap smartphone kalian menjadi continuity tester.

Check rangkaian elektronika dengan continuity tester berbasis Android Phone

Alat-alat dan material :
• Smartphone android (min.versi 2.2)
• Headset 3.5 mm with mic
• Kabel multimeter / probe
• Resistor 3k.ohm @2 buah
• Solder
• Timah
• Lakban hitam
• Cutter
• Pengupas kabel atau cutter

Check rangkaian elektronika dengan continuity tester berbasis Android Phone

Software APK :
Software bisa di download pada:
https://play.google.com/store/apps/details?id=com.topstarcreations.continuitytester


Trik Mengubah Hp Android menjadi Multimeter untuk Rangkaian Elektronik :

1. Potong bagian headset dan kupas kabel hitam pembungkus.
2. Pada headset dengan mic, biasanya terdapat 4 kabel kecil. Temukan kabel yang terhubung ke mic biasanya berwarna biru (MIC) dan kabel yang tidak terbungkus (GND)


3. Siapkan kabel multimeter atau kabel probe, potong ujung kabel agar bisa disambungkan dengan jack headset 3.5 mm.
4. Hubungkan resistor secara paralel ke MIC dan GND dengan cara menyolder kaki
resistor dengan kabel. Hati hati dalam penyolderan, jangan sampai resistor terlalu panas.

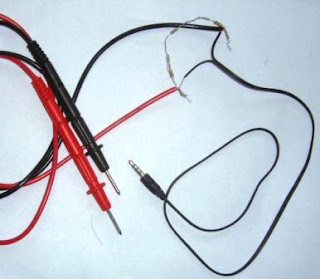

kabel avometer

5. Bungkus sambungan kabel dengan lakban hitam, agar tidak terjadi hubung singkat (konslet) dan sambungan aman.
6. Download dan install aplikasi continuity tester pada smartphone. Ilustrasi aplikasinya adalah sebagai berikut:
aplikasi android jadi multimeter

7. Hubungkan jack 3.5 mm yang sudah dimodifikasi dengan kabel multimeter atau kabel probe pada port audio smartphone android kalian.

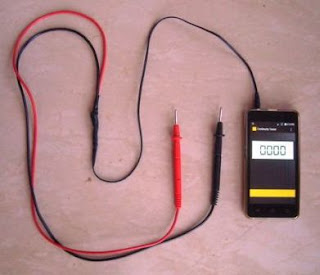

8. Berikut ini adalah pengujian ketika kabel multimeter tidak terhubung atau pada kondisi jalur tidak terhubung:


Pada pengujian ini, indikator akan menunjukkan nilai “0000” yang berarti tidak ada hubungan.

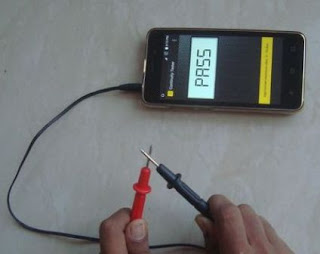

9. Selanjutnya pada pengujian ketika kabel multimeter dalam keadaan terhubung atau pada kondisi jalur rangkaian telah terhubung.

Ubah HP Android mu jadi Continuity Tester –Rangkaian Elektronik
Pics : TopStar Creations

Pada pengujian ini, indikator akan menunjukkan nilai “PASS” yang menunjukkan bahwa ada hubungan (continue).

WARNING :
Jangan digunakan saat rangkaian terhubung dengan power / catu daya, karena dapat menyebabkan hubung singkat pada smartphone android kalian sehingga smartphone bisa rusak.

Sekian tutorial continuity tester ini,
Harap para sobat BintangTop.com memperperhatikan pula cara merakit dan menggunakan alat ini ya. Agar selalu tetap aman dalam menjalankan hobi elektronika kalian.
Silahkan Mencoba dan Semoga Bermanfaat!
