Robot Kumbang Sederhana - Cara Bikin The Beetle Robot

Apa yang terlintas di benak anda ketika membicarakan sebuah robot? Pasti sesuatu yang canggih, otomatis, dan hebat. Pada tutorial kali ini … BintangTop.com akan sharing tentang membuat sebuah robot mini sederhana yang komponen elektronika robot tersebut mudah didapatkan. Bahkan bisa menggunakan komponen bekas lho, tamiya misalnya.

Robot yang akan kita buat pada tutorial ini disebut juga robot kumbang atau the beetle robot. Mengapa dinamakan robot kumbang? Karena ukurannya yang seperti kumbang dan memiliki morfologi yang mirip kumbang. Mari kita lihat ilustrasi robotnya dibawah ini:

Cara Membuat Robot Kumbang – Simple Beetle Robot

Berikut ini alat alat yang digunakan :

• Solder Elektronik
• Timah
• Cutter
• Lem

Robot Kumbang Sederhana - Cara Bikin The Beetle Robot

Komponen robot :

• Motor DC kecil 5v (dinamo tamiya) @2 buah
• Paperklip kecil @2 buah
• Paperklip besar @2 buah
• Baterai AAA atau AA @2 buah
• Tempat baterai (baterai holder) @1 buah
• Selongsong/selang bakar secukupnya
• Kabel kawat/ kabel pelangi @1 m
• Limit switch SPDT @2 buah
• Ball caster kayu (bisa menggunakan manik2) – sebagai roda berjalan.

Jika sudah dilengkapi seluruh alat dan komponennya, kira-kira seperti ini:




Langkah langkah Pembuatan The Beetle Robot sebagai berikut:

1. Potong kabel secukupnya, kira2 5-7 cm sebanyak 13 buah.
2. Kupas ujung kabel tersebut agar bisa disolder
3. Solder kabel ke tiap komponen, seperti pada motor, switch, baterai holder. Kecuali baterai



4. Ambil baterai holder dan membuat sambungan ke ujung positif (kabel biru), kemudian solder pada sambungan tersebut. Lihat ilustrasinya sebagai berikut:



5. Ubah posisi baterai holder sehingga baterai menunjuk ke tanah. Lem kedua switch pada baterai holder sehingga membentuk huruf V
6. Lem motor pada sisi samping baterai holder sehingga terlhat seperti kaki robot kumbang.

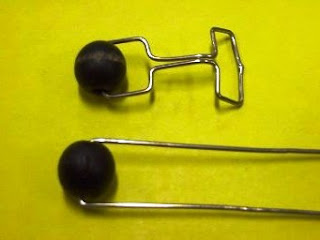

7. Gunakan paperklip besar dan disambungkan menjadi poros pada caster, bentuk sesuai kretifitas anda. Berikut contohnya:

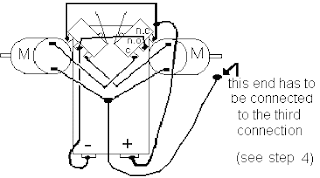

8. Jangan lupa lengkapi pengawatan komponen menjadi seperti berikut ini:



9. Ambil paper klip kecil untuk membuat antena/sungut kumbang, dan solder pada besi switch.
10. Tempelkan caster yang sudah diporos ke baterai holder yang digunakan sebagai roda untuk keseimbangan jalannya robot. Sehingga contoh hasil akhirnya menjadi seperti ini:



Pics : Jerome Demers

Mudah bukan?
Supaya lebih bagus, anda bisa membuat body robot dari barang-barang bekas, contohnya dari mainan kumbang, kayu, bahkan mouse bekas. FYI,

Semua robot yang diciptakan pasti berasal dari hal kecil terlebih dahulu. Jadi, para sobat BintangTop.com jangan takut untuk mencoba.

Start with the little things!! and Good Luck!!
