Kabel Jumper Bikinan Sendiri, Buat Kamu yg Hobi Elektronika

Kabel jumper merupakan komponen dasar bagi kalian yang hobi membuat proyek elektronika. Seringkali, kabel jumper itu habis atau  panjangnya tidak cukup untuk menyambungkan komponen yang satu dengan yang lainnya.

Kabel jumper buatan pabrik biasanya sudah permanen dan panjangnya tidak bisa diubah. lihat gambar dibawah adalah contoh kabel jumper buatan pabrik.

Kini, para sobat BintangTop.com bisa Membuat Kabel Jumper Sendiri, dengan panjang dan jumlah sesuai keinginan kalian.

Kabel Jumper Bikinan Sendiri, Buat Kamu yg Hobi Elektronika

Alat-alat dan bahan:
• Kabel pelangi
• Shrinkrube ukuran 1mm
• Isi blackhousing
• Pengupas kabel atau pakai cutter
• Tang potong
• Tang jepit/tang buaya

Cara Bikin Sendiri Kabel Jumper :

1. Siapkan shrinktube yang telah dipotong secukupnya dan isi blackhousing:

shrink tube and black housing

2. Potong kabel pelangi dengan panjang kira-kira 10cm. Pada kesempatan ini kita akan membuat kabel jumper untuk power, yaitu terdiri dari kabel hitam (GND) dan kabel putih (Vcc).

kabel pelangi

3. Kupas masing masing ujung kabel dengan pengupas kabel (atau pakai cutter) kira-kira sepanjang 0.5cm.

4. Ambil isi blackhousing dengan cara dipotong pada pembungkusnya dengan tang potong.

5. Masukkan kabel dan jepit dengan menggunakan tang jepit.
6. Jika kalian memiliki solder dan timah, silahkan menyolder antara bagian kabel yang terkupas dengan isi blackhousing untuk merekatkan serabut kabel. Jika tidak ada, pastikan kabel terpasang dengan baik pada isi blackhousing.


7. Potong shrinktube seukuran isi blackhousing dan panaskan dengan api. Panaskan dengan cara menggeser-geser korek api pada shrinktube.

8. Lakukan pada keempat isi blackhousing, hati-hati dalam memanaskan shrinktube jangan terlalu lama karena akan menyebabkan kabel meleleh dan terputus.

9. Kabel jumper telah siap digunakan.

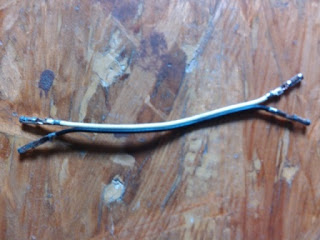

Nah, begitulah cara membuat sendiri kabel jumper. Bagaimana menurut kalian? Mudah bukan membuatnya. Jika kalian memiliki shrinktube dan isi blackhousing yang cukup banyak, kalian bisa membuat kabel konektor. Kabel konektor ini terbuat dari banyak kabel jumper, atau satu kabel pelangi, kira-kira ilustrasinya seperti ini:

Cara Bikin Sendiri Kabel Jumper
Pics : Yuswan P.

Apabila memiliki header atau mata ikan, dapat langsung disambungkan dengan kabel jumper ini.
- Keunggulan dari kabel jumper buatan sendiri adalah para sobat BintangTop.com bisa saling menyambung dengan kabel jumper lainnya dan biayanya juga lebih murah.
Selamat Mencoba!
